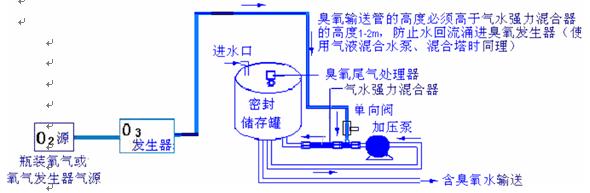

氣水混合邊接圖1.
(氧氣發生器自帶無油空壓機，8T/H水以上時要另配套無油空壓機和冷干機)
|
 |
|
|

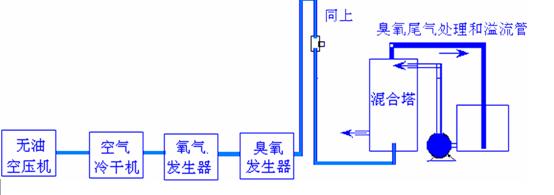

| 氣水混合邊接圖2. |
|
 |
| |
| 處理天然水(山泉水、礦泉水、地下水等經過過濾等工序制成)時，設備配置參考表 |
|
配量
------
水量 |
臭氧發生器 |
氧氣
發生器 |
氣水射流
混合器 |
氣液強力
混合腔 |
混合塔
直徑*高 |
不銹鋼
加壓泵 |
空氣冷干
機m3/min |
無油空壓
機MPa |
備注 |
|
1-2
m3/h水 |
OZ-3G,5G |
OW-2TB |
LW-2T |
|
|
375W |
|
|
均可選擇
瓶裝氧氣
源 |
|
OZ-3G,5G
SOZ-10G |
OW-2TB |
|
SLW-2T |
|
375W
550W |
|
|
|
3-4
m3/h水 |
OZ-10G,15G
SOZ-10G |
OW-2TB |
|
SLW-3T |
|
550W |
|
|
|
SOZ-10G |
OW-4TB |
|
|
0.3*4-5m |
|
可選 |
可選 |
|
5-6
m3/h水 |
SOZ-16G |
OW-4TB |
|
SLW-5T |
|
750W |
|
|
|
SOZ-20G |
OW-4TB |
|
|
0.3*5-6m |
|
可選 |
可選 |
|
7-8
m3/h水 |
SOZ-20G |
OW-6TB |
|
SLW-8T |
|
1KW |
|
|
|
SOZ-25G |
OW-6TB |
|
|
0.5*6m |
|
可選 |
可選 |
|
10
m3/h水 |
SOZ-32G |
OW-10TB |
|
2只SLW-5T |
|
1.35KW |
0.8 |
0.8 |
|
SOZ-40G |
OW-10TB |
|
|
0.5*6m |
|
0.8 |
0.8 |
|
12
m3/h水 |
SOZ-32G |
OW-10TB |
|
2只SLW-6T |
|
1.5KW |
0.8 |
0.8 |
|
SOZ-40G |
OW-10TB |
|
|
0.5*6m |
|
0.8 |
1.0 |
|
15
m3/h水 |
SOZ-50G |
OW-20TB |
|
3只SLW-5T |
|
1.8KW |
0.8 |
1.0 |
|
|
20
m3/h水 |
SOZ-60G |
OW-20TB |
|
4只SLW-5T |
|
2KW |
0.8 |
1.0 |
|
|
30
m3/h水 |
SOZ-90G |
OW-20TB |
|
4只SLW-8T |
|
2.5KW |
1.5 |
1.0 |
|
|
50
m3/h水 |
SOZ-150G |
OW-50TB |
|
6只SLW-8T |
|
5KW |
1.5 |
1.0 |
|
|
100
m3/h水 |
SOZ-220G |
OW-100TB |
|
12只SLW-8T |
|
10KW |
2.5 |
1.0 |
|
|
100T水以上時,根據需要選擇配置 |
|
| |
| 空氣中使用臭氧參考濃度（1ppm=2.14mg/m3） |
| |
|
用途
|
種類
|
濃度ppm
|
每m3每小時臭氧量mg/H
|
使用方法
|
|
消
毒
|
醫用器具
|
20
|
50-100
|
20ppm消毒時間60min（國際YY0214.295） |
|
冷庫
|
6-10
|
15-25
|
根據庫容和污染程度連續開機，主要?dú)缑咕?/font> |
|
食品車間
|
1.0-1.5
|
2.5-3.5
|
每天班后開機送O3氣體 |
|
病房、手術室
|
2.5-5
|
5.5-15
|
需要消毒時開機，按標準檢查細菌總數 |
|
工作服消毒
|
10-20
|
25-50
|
相對溫度90%左右，衣服用衣架掛起 |
|
防
毒
保
鮮
|
一般場所
|
1-2
|
2.5-5
|
定期開機 |
|
雞蛋
|
2-2.5
|
5-5.5
|
間斷供給O3氣體，每天開機2-3次 |
|
香蕉
|
2.5-3.5
|
5.5-8
|
|
蘋果
|
2.0
|
5
|
|
葉綠素少的蔬菜
|
1.5-1
|
3.5-2.5
|
|
魚、干酪
|
0.5-1
|
1.5-2.5
|
|
除
臭
凈
化
|
停尸房
|
3
|
7
|
有臭味即開機除臭 |
|
魚類加工廠
|
3
|
7
|
污染氣體進入處理管道，在管道內投入O3氣體氧化除臭。如車間內異味嚴重，應在車間進風口投加O3氣體，以嗅不到O3氣體為宜。 |
|
屠宰車間
|
2-3
|
5-7
|
|
脂肪酸類工廠
|
10
|
25
|
|
橡膠廠
|
3-10
|
7-25
|
|
垃圾廢物處理
|
10
|
25
|
|
污水處理廠
|
1-2
|
2.5-5
|
|
| 使用臭氧時應該注意的幾點如下表 |
| |
|
|
我國衛生部1979年制定的《工業衛生標準》中規定，臭氧的安全標準為0.15ppm |
|
|
美國標準規定，人員可在0.1ppm濃度下工作8小時。（一般森林地區臭氧濃度即可達到0.1ppm） |
|
|
國際臭氧協會規定，應用臭氧的專業室內，在0.1ppm濃度下，允許工作10小時。 |
|
|
引起人員一定反應的濃度為0.5-1ppm，允許接觸的時間是1.5小時，時間長了會感到口干等不適。 |
|
|
濃度在1-4ppm會引起人員咳嗽，允許接觸時間為1小時。 |
|
|
濃度在4-10ppm會引起人員強烈咳嗽，允許接觸時間為20分鐘。 |
|
|
臭氧的半衰期為20-50分鐘，且最終的分解物為氧氣，所以對食品不會有殘留污染。 |
|
|
實踐證明，應用臭氧消毒防霉多年，沒有發現設備、裝置材料受損的情況。 |
|
